如何损坏变频器

文章16

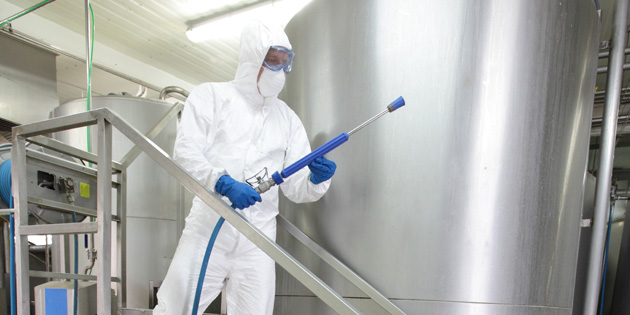

IP66保护等级的变频器非常适合冲洗应用 IP66保护等级的变频器非常适合冲洗应用

在先前的文章中,我们采用了一种方法,希望可以充分利用变频器。但是假设我们要损坏它呢?


可能最简单的方法是将变频器连接到错误的,高于规定的电压。最常见的情况是,230V变频器已连接到400V电源。尽管端子上有标签,但这仍然会发生。如上一篇文章所述,变频器输入上的压敏电阻可以防止过压,但是如果能量过多,这些压敏电阻将失效。他们会烧毁电路板和附近的其他器件,严重的变频器可能会损坏,无法修复。图1显示了结果。


图1 电源电压错误导致压敏电阻损坏


因此,如果您不想损坏它,请检查使用的电源电压,并将其与额定标签上的信息进行比较。


手里有螺丝刀时,可以试着将电源线连接到输出(电机)端子。正常情况下您应该避免这种操作,因为此时整流二极管还是会给直流电容器充电,并且正常亮灯。但是此时启动变频器,它会立刻损坏。同样,检查标签可以避免这种情况,尽管还是经常会有接错的故障发生。因此,如有疑问,请反复检查。


当然,将电源直接连接到控制板端子(或串行通信连接器)将使控制板上的许多组件脱落。同样,有一些保护,但是阻止不了高电压。图2显示了端子13附近的烧过的PCB痕迹。

图2 电源连接到控制端子导致PCB损坏


在英泰变频器上,继电器连接的实际额定电压为230V,但是如果您在此连接电源,请务必反复检查。


在连接变频器时,您可以让最强壮的电线工人将螺丝拧紧到建议的扭矩以上,并破坏端子。扭矩设置参数在手册中可查,因此很容易找到。


如果变频器实际接线正确,且在正常运行条件下很难将其损坏。变频器会在过载或电机故障时保护自己。如果输出发生短路(无论电动机两相连接之间,还是相线和地线之间),变频器都会跳闸并自我保护。如果变频器由于任何原因变得过热,变频器中的温度传感器将检测到该情况并发出警告,如果忽略该警告,则跳闸。但是,请记住,长时间在高温下运行对任何电子设备都是不利的,电解电容器可能会变干,从而最终导致故障。


过去,我们通常会把变频器损坏的原因归咎于尖峰,电气噪声和干扰。电源浪涌,雷击甚至其他变频器产生的电压瞬变可能会破坏输入整流桥。安装不良和接地不良也会导致控制板输入端和串行接口出现问题。但是,现在的变频器更加坚固耐用,并且损坏(除了尖峰具有很高的能量时)变得不常见。在新的变频器旁边运行旧的直流驱动器,可能会产生换向尖峰然后损坏我们的交流变频器。如果您认为电源有问题或瞬变的情况,不想因此损坏变频器,请安装输入电感来提供更高的保护等级。


一种损坏RS485(串行通信)接口的好办法,是拖拽连接线跨过工厂区,然后连接到一台接地不良的设备上。这样可以产生高电压损坏通信接口的电子器件。因此良好的接地或隔离电路将防止这种损坏。

图3显示了对RS485变频器芯片的影响。

图3 接地不良导致RS485变频器烧毁


损坏变频器的最常见方法可能是污垢,灰尘或液体。比如IP20变频器,将其安装在滴下冷凝水的管道下面,或在潮湿的环境中操作。如果在大气中还有讨厌的化学物质,那么这些化学物质会腐蚀变频器的内部,最终不可避免地导致故障。


可能更简单的办法是确保冷却空气中有灰尘。它会被吸入变频器中(通过对流或变频器冷却风扇的作用),并会在高压区域附近积聚。现在,变频器制造商已尝试通过增加电压应力区域周围的爬电距离和电气间隙来减少灰尘的影响,但是如果污染严重,则还是会发生故障(或部分故障),从而导致停机然后不得不寻求变频器供应商的帮助。如果污染是导电的,故障将很快发生。比如打火区域产生的碳纤维和烟尘,还有最常见的金属粉尘但是非导电性粉尘几乎同样致命;各种粉尘,木屑和粉末会沉淀在内部,并为电压击穿提供了简便的途径。如果您不希望这种情况发生,请确保机柜中的冷却空气清洁干燥,并且没有结露的机会。当然,如果您使用的是IP55或IP66变频器,则可以增加防止污染的保护,并且发生故障的可能性要小得多。图4,5和6显示了多数导致故障的污染示例。


图4 变频器内部到处是灰尘


图5 灰尘堆积导致故障和损坏

图6 灰尘阻塞气流并导致风扇故障


还有一些将变频器彻底变为垃圾的奇特方式。比如你把它当作台阶去踩踏,或者从高处扔出,又或者剧烈地摇晃。同样,制造商已尽最大努力通过满足一定的冲击和振动标准来防止这种情况的发生,但终有可能超出此范围。

在某些变频器中,如果电源未接地(IT型连接)并且未遵循断开连接的说明,则接地的组件可能会发生故障。


如果将变频器存放一年以上,则在不重新充电电容器的情况下启动和运行变频器可能会引起问题;任何制造商都会告诉您如何使用储存长达3年的变频器。


如果您通过上面的方法成功地损坏了变频器,再将其送回维修,最终的结果会很糟糕。因为这些故障很容易被维修人员发现,然后可能拒绝您的保修索赔。


因此,如果您不想损坏变频器,只需记住以下几点:

  • 正确接线;如有疑问,请查阅手册或帮助卡。


  • 遵守基本安装规则,以防止电磁干扰(EMI)问题。


  • 调整参数以适合电动机和应用;这也将保护电动机。


  • 确保变频器保持凉爽,并且没有灰尘,污垢和液体。


  • 偶尔检查变频器以确保其清洁,并且端子紧固。
