ODP-2-64090-3KF42-MN

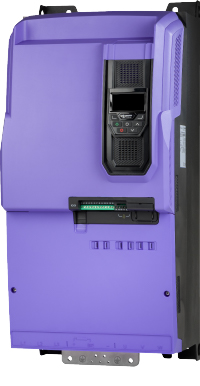

Optidrive P2 变频器数据手册

90 kW, 180 A, 380‑480 V, 3相内置EMC滤波器 TFT显示 IP20变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	167.4 A
输入保险丝或微断MCB（B型）	250 A

额定输出

电机输出额定	90 KW (150 ) HP
输出电压	0 - 电源电压
输出电流	180 A

电缆信息

最大电机电缆尺寸	150 mm² (0.23 sq in)
最大电动机电缆尺寸	150 mm² (0.23 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动单元	内置
外壳	IP20
显示	TFT
PCB涂层	标准

尺寸

框架尺寸	6B
高度	726 mm (28.58 in)
宽度	330 mm (12.99 in)
深度	320 mm (12.6 in)
重量	45 kg (99.21 lbs)
固定	-

包装尺寸

高度	380 mm (14.96 in)
宽度	375 mm (14.76 in)
深度	785 mm (30.91 in)
重量	47.5 kg (104.72 lbs)
