ODP-2-64120-3HF4N-TN

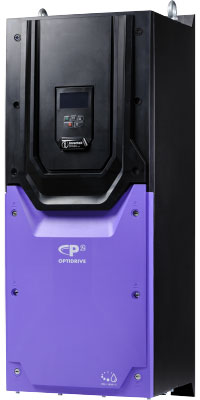

Optidrive P2 变频器数据手册

120 HP, 150 A, 380‑480 V, 3相内置EMC滤波器 OLED Text显示 IP55变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	144.1 A
输入保险丝或微断MCB（B型）	200 A

额定输出

电机输出额定	75 KW (120 ) HP
输出电压	0 - 电源电压
输出电流	150 A

电缆信息

最大电机电缆尺寸	150 mm² (0.23 sq in)
最大电动机电缆尺寸	150 mm² (0.23 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动单元	内置
外壳	IP55
显示	OLED Text
PCB涂层	标准

尺寸

框架尺寸	6
高度	865 mm (34.06 in)
宽度	330 mm (12.99 in)
深度	330 mm (12.99 in)
重量	55 kg (121.25 lbs)
固定	4 x M10

包装尺寸

高度	980 mm (38.58 in)
宽度	450 mm (17.72 in)
深度	450 mm (17.72 in)
重量	56.5 kg (124.56 lbs)
