ODP-2-44300-3HF42-MN

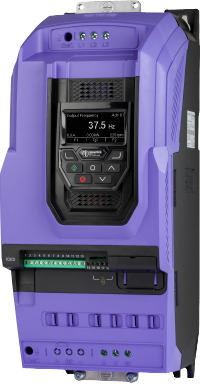

Optidrive P2 变频器数据手册

30 HP, 46 A, 380‑480 V, 3相内置EMC滤波器 TFT显示 IP20变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	52.4 A
输入保险丝或微断MCB（B型）	63 A

额定输出

电机输出额定	22 KW (30 ) HP
输出电压	0 - 电源电压
输出电流	46 A

电缆信息

最大电机电缆尺寸	16 mm² (0.02 sq in)
最大电动机电缆尺寸	16 mm² (0.02 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动单元	内置
外壳	IP20
显示	TFT
PCB涂层	标准

尺寸

框架尺寸	4
高度	418 mm (16.46 in)
宽度	160 mm (6.3 in)
深度	240 mm (9.45 in)
重量	9.2 kg (20.28 lbs)
固定	N/A

包装尺寸

高度	340 mm (13.39 in)
宽度	280 mm (11.02 in)
深度	560 mm (22.05 in)
重量	11 kg (24.25 lbs)
