ODP-2-34100-3HF42-MN

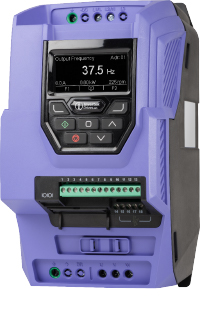

Optidrive P2 变频器数据手册

10 HP, 18 A, 380‑480 V, 3相内置EMC滤波器 TFT显示 IP20变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	21 A
输入保险丝或微断MCB（B型）	25 A

额定输出

电机输出额定	7.5 KW (10 ) HP
输出电压	0 - 电源电压
输出电流	18 A

电缆信息

最大电机电缆尺寸	8 mm² (0.01 sq in)
最大电动机电缆尺寸	8 mm² (0.01 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动单元	内置
外壳	IP20
显示	TFT
PCB涂层	标准

尺寸

框架尺寸	3
高度	261 mm (10.28 in)
宽度	131 mm (5.16 in)
深度	205 mm (8.07 in)
重量	3.5 kg (7.72 lbs)
固定	4 x M4

包装尺寸

高度	325 mm (12.8 in)
宽度	165 mm (6.5 in)
深度	260 mm (10.24 in)
重量	3.7 kg (8.16 lbs)
