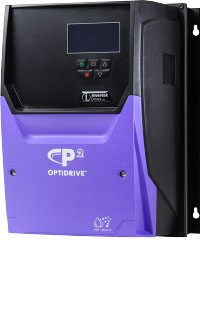

ODP-2-34075-3HF4X-TN

Optidrive P2 变频器数据手册

7.5 HP, 14 A, 380‑480 V, 3相内置EMC滤波器 OLED Text显示 IP66不带开关室内变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	19 A
输入保险丝或微断MCB（B型）	25 A

额定输出

电机输出额定	5.5 KW (7.5 ) HP
输出电压	0 - 电源电压
输出电流	14 A

电缆信息

最大电机电缆尺寸	8 mm² (0.01 sq in)
最大电动机电缆尺寸	8 mm² (0.01 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动单元	内置
外壳	IP66不带开关
显示	OLED Text
PCB涂层	标准

尺寸

框架尺寸	3
高度	310 mm (12.2 in)
宽度	211 mm (8.31 in)
深度	266 mm (10.47 in)
重量	7.7 kg (16.98 lbs)
固定	4 x M4

包装尺寸

高度	400 mm (15.75 in)
宽度	315 mm (12.4 in)
深度	370 mm (14.57 in)
重量	8.4 kg (18.52 lbs)
