ODP-2-24030-3HF42-MN

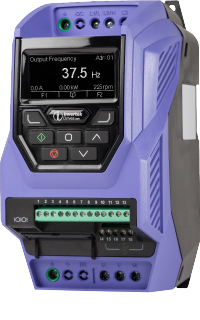

Optidrive P2 变频器数据手册

3 HP, 5.8 A, 380‑480 V, 3相内置EMC滤波器 TFT显示 IP20变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	7.5 A
输入保险丝或微断MCB（B型）	10 A

额定输出

电机输出额定	2.2 KW (3 ) HP
输出电压	0 - 电源电压
输出电流	5.8 A

电缆信息

最大电机电缆尺寸	8 mm² (0.01 sq in)
最大电动机电缆尺寸	8 mm² (0.01 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动单元	内置
外壳	IP20
显示	TFT
PCB涂层	标准

尺寸

框架尺寸	2
高度	221 mm (8.7 in)
宽度	110 mm (4.33 in)
深度	185 mm (7.28 in)
重量	1.8 kg (3.97 lbs)
固定	4 x M4

包装尺寸

高度	265 mm (10.43 in)
宽度	145 mm (5.71 in)
深度	230 mm (9.06 in)
重量	1.9 kg (4.19 lbs)
