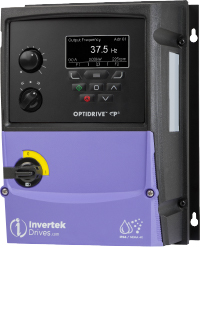

ODP-2-24010-3HF4B-MN

Optidrive P2 变频器数据手册

1 HP, 2.2 A, 380‑480 V, 3相内置EMC滤波器 TFT显示 IP66带开关户外变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	2.4 A
输入保险丝或微断MCB（B型）	10 A

额定输出

电机输出额定	0.75 KW (1 ) HP
输出电压	0 - 电源电压
输出电流	2.2 A

电缆信息

最大电机电缆尺寸	8 mm² (0.01 sq in)
最大电动机电缆尺寸	8 mm² (0.01 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动单元	内置
外壳	IP66带开关
显示	TFT
PCB涂层	标准

尺寸

框架尺寸	2
高度	257 mm (10.12 in)
宽度	188 mm (7.4 in)
深度	186 mm (7.32 in)
重量	3.5 kg (7.72 lbs)
固定	4 x M4

包装尺寸

高度	215 mm (8.46 in)
宽度	235 mm (9.25 in)
深度	375 mm (14.76 in)
重量	4.2 kg (9.26 lbs)
