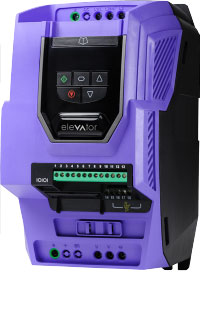

Optidrive E3

电梯专用变频器
110–480V 单相和三相输入
0.37–37kW
0.5–50HP

ODL-2-32055-3KF42-SN

Optidrive Elevator 变频器数据手册

5.5 kW, 24 A, 200‑240 V, 3相 LED显示 IP20变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 3
输入电流 29.1 A
输入保险丝或微断MCB(B型) 40 A

额定输出

电机输出额定 5.5 KW (7.5 ) HP
输出电压 0 - 电源电压
输出电流 24 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 内置
外壳 IP20
显示 LED
PCB 涂层 标准

尺寸

框架尺寸 3
高度 261 mm (10.28 in)
宽度 131 mm (5.16 in)
深度 205 mm (8.07 in)
重量 3.5 kg (7.72 lbs)
固定 4 x M4

包装尺寸

高度 325 mm (12.8 in)
宽度 165 mm (6.5 in)
深度 260 mm (10.24 in)
重量 3.7 kg (8.16 lbs)
