ODL-2-22220-1KF42-SN

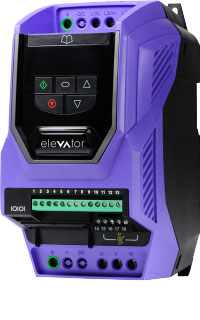

Optidrive Elevator 变频器数据手册
2.2 kW, 10.5 A, 200‑240 V, 1-3相 LED显示 IP20变频器
额定输入
| 输入电压 | 200-240 V |
| 输入相 | 1 |
| 输入电流 | 19.5 A |
| 输入保险丝或微断MCB（B型） | 25 A |
额定输出
| 电机输出额定 | 2.2 KW (3 ) HP |
| 输出电压 | 0 - 电源电压 |
| 输出电流 | 10.5 A |
电缆信息
| 最大电机电缆尺寸 | 8 mm² (0.01 sq in) |
| 最大电动机电缆尺寸 | 8 mm² (0.01 sq in) |
| 最大电机电缆长度 | 100 m (328 ft) |
可选配置
| EMC滤波器 | 内置EMC滤波器 |
| 制动电阻 | 内置 |
| 外壳 | IP20 |
| 显示 | LED |
| PCB 涂层 | 标准 |
尺寸
| 框架尺寸 | 2 |
| 高度 | 221 mm (8.7 in) |
| 宽度 | 110 mm (4.33 in) |
| 深度 | 185 mm (7.28 in) |
| 重量 | 1.8 kg (3.97 lbs) |
| 固定 | 4 x M4 |
包装尺寸
| 高度 | 265 mm (10.43 in) |
| 宽度 | 145 mm (5.71 in) |
| 深度 | 230 mm (9.06 in) |
| 重量 | 1.9 kg (4.19 lbs) |
