ODL-2-54300-3KF42-TN

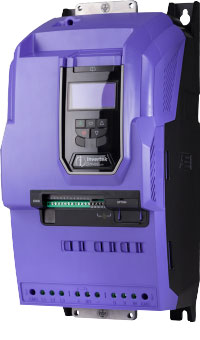

Optidrive Elevator 变频器数据手册
30 kW, 61 A, 380‑480 V, 3相 OLED显示 IP20变频器
额定输入
| 输入电压 | 380-480 V |
| 输入相 | 3 |
| 输入电流 | 63.8 A |
| 输入保险丝或微断MCB（B型） | 80 A |
额定输出
| 电机输出额定 | 30 KW (40 ) HP |
| 输出电压 | 0 - 电源电压 |
| 输出电流 | 61 A |
电缆信息
| 最大电机电缆尺寸 | 35 mm² (0.05 sq in) |
| 最大电动机电缆尺寸 | 35 mm² (0.05 sq in) |
| 最大电机电缆长度 | 100 m (328 ft) |
可选配置
| EMC滤波器 | 内置EMC滤波器 |
| 制动电阻 | 内置 |
| 外壳 | IP20 |
| 显示 | OLED |
| PCB 涂层 | 标准 |
尺寸
| 框架尺寸 | 5 |
| 高度 | 486 mm (19.13 in) |
| 宽度 | 222 mm (8.74 in) |
| 深度 | 260 mm (10.24 in) |
| 重量 | 22.5 kg (49.6 lbs) |
| 固定 | 4 x M8 |
包装尺寸
| 高度 | 356 mm (14.02 in) |
| 宽度 | 336 mm (13.23 in) |
| 深度 | 658 mm (25.91 in) |
| 重量 | 25 kg (55.12 lbs) |
