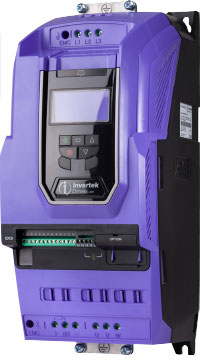

ODL-2-44250-3HF42-TN
Optidrive Elevator 变频器数据手册
25 HP, 39 A, 380‑480 V, 3相 OLED显示 IP20变频器
额定输入
| 输入电压 | 380-480 V |
| 输入相 | 3 |
| 输入电流 | 47 A |
| 输入保险丝或微断MCB（B型） | 63 A |
额定输出
| 电机输出额定 | 18.5 KW (25 ) HP |
| 输出电压 | 0 - 电源电压 |
| 输出电流 | 39 A |
电缆信息
| 最大电机电缆尺寸 | 16 mm² (0.02 sq in) |
| 最大电动机电缆尺寸 | 16 mm² (0.02 sq in) |
| 最大电机电缆长度 | 100 m (328 ft) |
可选配置
| EMC滤波器 | 内置EMC滤波器 |
| 制动电阻 | 内置 |
| 外壳 | IP20 |
| 显示 | OLED |
| PCB 涂层 | 标准 |
尺寸
| 框架尺寸 | 4 |
| 高度 | 418 mm (16.46 in) |
| 宽度 | 160 mm (6.3 in) |
| 深度 | 240 mm (9.45 in) |
| 重量 | 9.2 kg (20.28 lbs) |
| 固定 | 4 x M8 |
包装尺寸
| 高度 | 340 mm (13.39 in) |
| 宽度 | 280 mm (11.02 in) |
| 深度 | 560 mm (22.05 in) |
| 重量 | 11 kg (24.25 lbs) |
