Optidrive E3

电梯专用变频器
110–480V 单相和三相输入
0.37–37kW
0.5–50HP

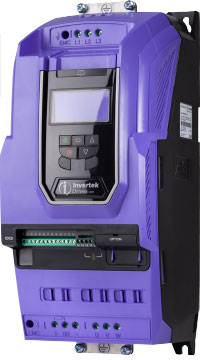

ODL-2-44150-3KF42-TN

Optidrive Elevator 变频器数据手册

15 kW, 30 A, 380‑480 V, 3相 OLED显示 IP20变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 37.2 A
输入保险丝或微断MCB(B型) 50 A

额定输出

电机输出额定 15 KW (20 ) HP
输出电压 0 - 电源电压
输出电流 30 A

电缆信息

最大电机电缆尺寸 16 mm² (0.02 sq in)
最大电动机电缆尺寸 16 mm² (0.02 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 内置
外壳 IP20
显示 OLED
PCB 涂层 标准

尺寸

框架尺寸 4
高度 418 mm (16.46 in)
宽度 160 mm (6.3 in)
深度 240 mm (9.45 in)
重量 9.2 kg (20.28 lbs)
固定 4 x M8

包装尺寸

高度 340 mm (13.39 in)
宽度 280 mm (11.02 in)
深度 560 mm (22.05 in)
重量 11 kg (24.25 lbs)
