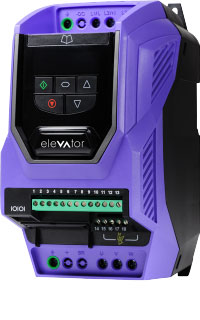

Optidrive E3

电梯专用变频器
110–480V 单相和三相输入
0.37–37kW
0.5–50HP

ODL-2-22010-1HF42-SN

Optidrive Elevator 变频器数据手册

1 HP, 4.3 A, 200‑240 V, 1-3相 LED显示 IP20变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 1
输入电流 8.5 A
输入保险丝或微断MCB(B型) 10 A

额定输出

电机输出额定 0.75 KW (1 ) HP
输出电压 0 - 电源电压
输出电流 4.3 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 内置
外壳 IP20
显示 LED
PCB 涂层 标准

尺寸

框架尺寸 2
高度 221 mm (8.7 in)
宽度 110 mm (4.33 in)
深度 185 mm (7.28 in)
重量 1.8 kg (3.97 lbs)
固定 4 x M4

包装尺寸

高度 265 mm (10.43 in)
宽度 145 mm (5.71 in)
深度 230 mm (9.06 in)
重量 1.9 kg (4.19 lbs)
