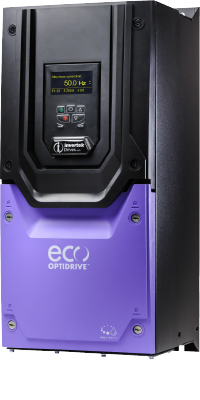

ODV-3-560540-301N-TN

Optidrive ECO 变频器数据手册

37 kW (50 HP), 54 A, 500‑600 V, 3相 OLED Text显示 IP55变频器

Optidrive Elevator

额定输入

输入电压	500-600 V
输入相	3
输入电流	62.2 A
输入保险丝或微断MCB（B型）	80 A

额定输出

电机输出额定	37 KW (50 ) HP
输出电压	0 - 电源电压
输出电流	54 A

电缆信息

最大电机电缆尺寸	35 mm² (0.05 sq in)
最大电动机电缆尺寸	35 mm² (0.05 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	无内置EMC滤波器
制动电阻	无内置
外壳	IP55
显示	OLED Text
PCB 涂层	标准

尺寸

框架尺寸	5
高度	540 mm (21.26 in)
宽度	235 mm (9.25 in)
深度	270 mm (10.63 in)
重量	23.1 kg (50.93 lbs)
固定	4 x M8

包装尺寸

高度	595 mm (23.43 in)
宽度	350 mm (13.78 in)
深度	375 mm (14.76 in)
重量	25 kg (55.12 lbs)
