ODV-3-560540-3012-MN

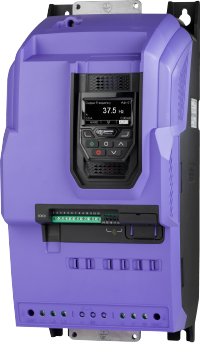

Optidrive ECO 变频器数据手册

37 kW (50 HP), 54 A, 500‑600 V, 3相 TFT显示 IP20变频器

Optidrive Elevator

额定输入

输入电压	500-600 V
输入相	3
输入电流	62.2 A
输入保险丝或微断MCB（B型）	80 A

额定输出

电机输出额定	37 KW (50 ) HP
输出电压	0 - 电源电压
输出电流	54 A

电缆信息

最大电机电缆尺寸	35 mm² (0.05 sq in)
最大电动机电缆尺寸	35 mm² (0.05 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	无内置EMC滤波器
制动电阻	无内置
外壳	IP20
显示	TFT
PCB 涂层	标准

尺寸

框架尺寸	5
高度	486 mm (19.13 in)
宽度	222 mm (8.74 in)
深度	260 mm (10.24 in)
重量	19.9 kg (43.87 lbs)
固定	-

包装尺寸

高度	356 mm (14.02 in)
宽度	336 mm (13.23 in)
深度	658 mm (25.91 in)
重量	22.4 kg (49.38 lbs)
