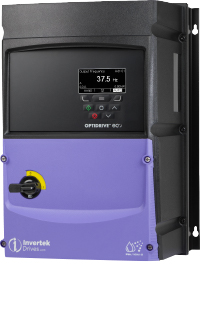

ODV-3-460280-301E-MN

Optidrive ECO 变频器数据手册

18.5 kW (25 HP), 28 A, 500‑600 V, 3相 TFT显示 IP66带开关户外变频器

Optidrive Elevator

额定输入

输入电压	500-600 V
输入相	3
输入电流	34 A
输入保险丝或微断MCB（B型）	40 A

额定输出

电机输出额定	18.5 KW (25 ) HP
输出电压	0 - 电源电压
输出电流	28 A

电缆信息

最大电机电缆尺寸	16 mm² (0.02 sq in)
最大电动机电缆尺寸	16 mm² (0.02 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	无内置EMC滤波器
制动电阻	无内置
外壳
显示	TFT
PCB 涂层	标准

尺寸

框架尺寸	4
高度	360 mm (14.17 in)
宽度	240 mm (9.45 in)
深度	271 mm (10.67 in)
重量	9.5 kg (20.94 lbs)
固定	4 x M4

包装尺寸

高度	325 mm (12.8 in)
宽度	295 mm (11.61 in)
深度	425 mm (16.73 in)
重量	11.5 kg (25.35 lbs)
