ODV-3-460220-301N-TN

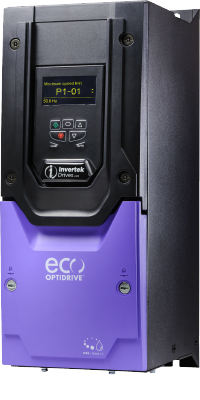

Optidrive ECO 变频器数据手册

15 kW (20 HP), 22 A, 500‑600 V, 3相 OLED Text显示 IP55变频器

Optidrive Elevator

额定输入

输入电压	500-600 V
输入相	3
输入电流	26.7 A
输入保险丝或微断MCB（B型）	32 A

额定输出

电机输出额定	15 KW (20 ) HP
输出电压	0 - 电源电压
输出电流	22 A

电缆信息

最大电机电缆尺寸	16 mm² (0.02 sq in)
最大电动机电缆尺寸	16 mm² (0.02 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	无内置EMC滤波器
制动电阻	无内置
外壳	IP55
显示	OLED Text
PCB 涂层	标准

尺寸

框架尺寸	4
高度	450 mm (17.72 in)
宽度	171 mm (6.73 in)
深度	252 mm (9.92 in)
重量	12 kg (26.46 lbs)
固定	4 x M8

包装尺寸

高度	510 mm (20.08 in)
宽度	240 mm (9.45 in)
深度	330 mm (12.99 in)
重量	14 kg (30.86 lbs)
