Optidrive Eco

高能效风机和水泵控制
200–600V 单相和三相输入
0.75–250kW
1–350HP

ODV-3-360220-301A-MN

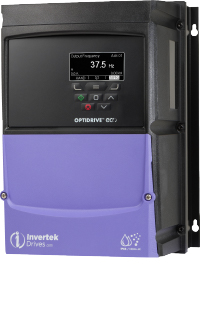

Optidrive ECO 变频器数据手册

15 kW (20 HP), 22 A, 500‑600 V, 3相 TFT显示  IP66不带开关户外变频器

Optidrive Elevator

额定输入

输入电压 500-600 V
输入相 3
输入电流 25.5 A
输入保险丝或微断MCB(B型) 32 A

额定输出

电机输出额定 15 KW (20 ) HP
输出电压 0 - 电源电压
输出电流 22 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 无内置EMC滤波器
制动电阻 无内置
外壳 IP66不带开关
显示 TFT
PCB 涂层 标准

尺寸

框架尺寸 3
高度 310 mm (12.2 in)
宽度 211 mm (8.31 in)
深度 235 mm (9.25 in)
重量 6.6 kg (14.55 lbs)
固定 4 x M4

包装尺寸

高度 305 mm (12.01 in)
宽度 270 mm (10.63 in)
深度 440 mm (17.32 in)
重量 7.6 kg (16.76 lbs)
