ODV-3-360170-301X-TN

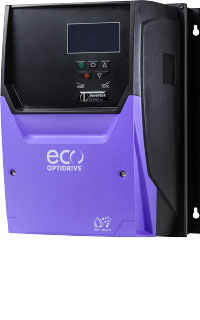

Optidrive ECO 变频器数据手册

11 kW (15 HP), 17 A, 500‑600 V, 3相 OLED Text显示 IP66不带开关室内变频器

Optidrive Elevator

额定输入

输入电压	500-600 V
输入相	3
输入电流	20.6 A
输入保险丝或微断MCB（B型）	25 A

额定输出

电机输出额定	11 KW (15 ) HP
输出电压	0 - 电源电压
输出电流	17 A

电缆信息

最大电机电缆尺寸	8 mm² (0.01 sq in)
最大电动机电缆尺寸	8 mm² (0.01 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	无内置EMC滤波器
制动电阻	无内置
外壳	IP66不带开关
显示	OLED Text
PCB 涂层	标准

尺寸

框架尺寸	3
高度	310 mm (12.2 in)
宽度	211 mm (8.31 in)
深度	273 mm (10.75 in)
重量	8.5 kg (18.74 lbs)
固定	4 x M4

包装尺寸

高度	400 mm (15.75 in)
宽度	315 mm (12.4 in)
深度	370 mm (14.57 in)
重量	9 kg (19.84 lbs)
