Optidrive Eco

高能效风机和水泵控制
200–600V 单相和三相输入
0.75–250kW
1–350HP

ODV-3-360120-3012-MN

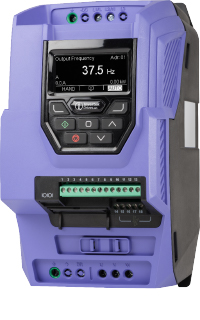

Optidrive ECO 变频器数据手册

7.5 kW (10 HP), 12 A, 500‑600 V, 3相 TFT显示  IP20变频器

Optidrive Elevator

额定输入

输入电压 500-600 V
输入相 3
输入电流 14.4 A
输入保险丝或微断MCB(B型) 16 A

额定输出

电机输出额定 7.5 KW (10 ) HP
输出电压 0 - 电源电压
输出电流 12 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 无内置EMC滤波器
制动电阻 无内置
外壳 IP20
显示 TFT
PCB 涂层 标准

尺寸

框架尺寸 3
高度 261 mm (10.28 in)
宽度 131 mm (5.16 in)
深度 205 mm (8.07 in)
重量 3.5 kg (7.72 lbs)
固定 4 x M4

包装尺寸

高度 325 mm (12.8 in)
宽度 165 mm (6.5 in)
深度 260 mm (10.24 in)
重量 3.7 kg (8.16 lbs)
