ODV-3-843700-3F12-MN

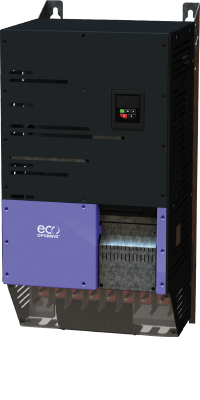

Optidrive ECO 变频器数据手册

200 kW (300 HP), 370 A, 380‑480 V, 3相内置EMC滤波器 TFT显示 IP20变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	370 A
输入保险丝或微断MCB（B型）	500 A

额定输出

电机输出额定	200 KW (300 ) HP
输出电压	0 - 电源电压
输出电流	370 A

电缆信息

最大电机电缆尺寸	240 mm² (0.37 sq in)
最大电动机电缆尺寸	240 mm² (0.37 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动电阻	无内置
外壳	IP20
显示	TFT
PCB 涂层	标准

尺寸

框架尺寸	8
高度	995 mm (39.17 in)
宽度	482 mm (18.98 in)
深度	480 mm (18.9 in)
重量	112 kg (246.92 lbs)
固定	N/A

包装尺寸

高度	692 mm (27.24 in)
宽度	642 mm (25.28 in)
深度	1050 mm (41.34 in)
重量	122 kg (268.96 lbs)
