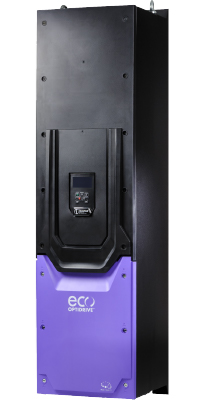

ODV-3-743020-3F1N-TN

Optidrive ECO 变频器数据手册

160 kW (250 HP), 302 A, 380‑480 V, 3相内置EMC滤波器 OLED Text显示 IP55变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	307.8 A
输入保险丝或微断MCB（B型）	400 A

额定输出

电机输出额定	160 KW (250 ) HP
输出电压	0 - 电源电压
输出电流	302 A

电缆信息

最大电机电缆尺寸	150 mm² (0.23 sq in)
最大电动机电缆尺寸	150 mm² (0.23 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动电阻	无内置
外壳	IP55
显示	OLED Text
PCB 涂层	标准

尺寸

框架尺寸	7
高度	1280 mm (50.39 in)
宽度	330 mm (12.99 in)
深度	360 mm (14.17 in)
重量	89 kg (196.21 lbs)
固定	4 x M10

包装尺寸

高度	1420 mm (55.91 in)
宽度	540 mm (21.26 in)
深度	560 mm (22.05 in)
重量	97 kg (213.85 lbs)
