Optidrive Eco

高能效风机和水泵控制
200–600V 单相和三相输入
0.75–250kW
1–350HP

ODV-3-641500-3F12-MN

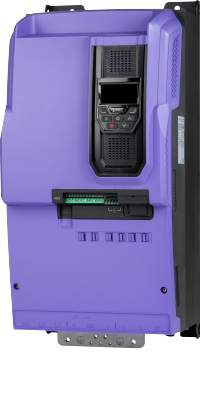

Optidrive ECO 变频器数据手册

75 kW (100 HP), 150 A, 380‑480 V, 3相 内置EMC滤波器  TFT显示  IP20变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 138.2 A
输入保险丝或微断MCB(B型) 200 A

额定输出

电机输出额定 75 KW (100 ) HP
输出电压 0 - 电源电压
输出电流 150 A

电缆信息

最大电机电缆尺寸 150 mm² (0.23 sq in)
最大电动机电缆尺寸 150 mm² (0.23 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 无内置
外壳 IP20
显示 TFT
PCB 涂层 标准

尺寸

框架尺寸 6A
高度 614 mm (24.17 in)
宽度 286 mm (11.26 in)
深度 320 mm (12.6 in)
重量 42.5 kg (93.7 lbs)
固定 -

包装尺寸

高度 380 mm (14.96 in)
宽度 375 mm (14.76 in)
深度 780 mm (30.71 in)
重量 45.7 kg (100.75 lbs)
