Optidrive Eco

高能效风机和水泵控制
200–600V 单相和三相输入
0.75–250kW
1–350HP

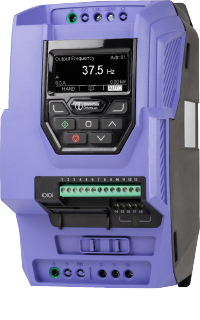

ODV-3-340240-3F12-MN

Optidrive ECO 变频器数据手册

11 kW (15 HP), 24 A, 380‑480 V, 3相 内置EMC滤波器  TFT显示  IP20变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 21.6 A
输入保险丝或微断MCB(B型) 25 A

额定输出

电机输出额定 11 KW (15 ) HP
输出电压 0 - 电源电压
输出电流 24 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 无内置
外壳 IP20
显示 TFT
PCB 涂层 标准

尺寸

框架尺寸 3
高度 261 mm (10.28 in)
宽度 131 mm (5.16 in)
深度 205 mm (8.07 in)
重量 3.5 kg (7.72 lbs)
固定 4 x M4

包装尺寸

高度 325 mm (12.8 in)
宽度 165 mm (6.5 in)
深度 260 mm (10.24 in)
重量 3.7 kg (8.16 lbs)
