高能效风机和水泵控制
ODV-3-520900-3F1N-TN

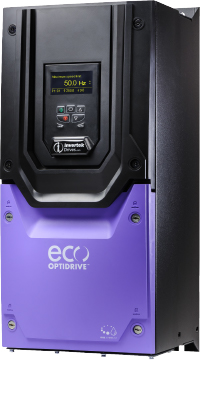

Optidrive ECO 变频器数据手册
22 kW (30 HP), 90 A, 200‑240 V,
3相
内置EMC滤波器 OLED Text显示
IP55变频器
额定输入
输入电压 |
200-240 V |
输入相 |
3 |
输入电流 |
75.9 A |
输入保险丝或微断MCB(B型) |
100 A |
额定输出
电机输出额定 |
22 KW (30 ) HP |
输出电压 |
0 - 电源电压 |
输出电流 |
90 A |
电缆信息
最大电机电缆尺寸 |
35 mm² (0.05 sq in) |
最大电动机电缆尺寸 |
35 mm² (0.05 sq in) |
最大电机电缆长度 |
100 m (328 ft) |
可选配置
EMC滤波器 |
内置EMC滤波器 |
制动电阻 |
无内置 |
外壳 |
IP55 |
显示 |
OLED Text |
PCB 涂层 |
标准 |
尺寸
框架尺寸 |
5 |
高度 |
540 mm (21.26 in) |
宽度 |
235 mm (9.25 in) |
深度 |
270 mm (10.63 in) |
重量 |
23.1 kg (50.93 lbs) |
固定 |
4 x M8 |
包装尺寸
高度 |
595 mm (23.43 in) |
宽度 |
350 mm (13.78 in) |
深度 |
375 mm (14.76 in) |
重量 |
25 kg (55.12 lbs) |
