Optidrive Eco

高能效风机和水泵控制
200–600V 单相和三相输入
0.75–250kW
1–350HP

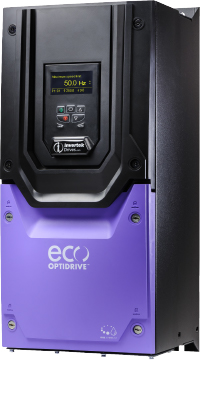

ODV-3-520720-3F1N-TN

Optidrive ECO 变频器数据手册

18.5 kW (25 HP), 72 A, 200‑240 V, 3相 内置EMC滤波器  OLED Text显示  IP55变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 3
输入电流 59.9 A
输入保险丝或微断MCB(B型) 80 A

额定输出

电机输出额定 18.5 KW (25 ) HP
输出电压 0 - 电源电压
输出电流 72 A

电缆信息

最大电机电缆尺寸 35 mm² (0.05 sq in)
最大电动机电缆尺寸 35 mm² (0.05 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 无内置
外壳 IP55
显示 OLED Text
PCB 涂层 标准

尺寸

框架尺寸 5
高度 540 mm (21.26 in)
宽度 235 mm (9.25 in)
深度 270 mm (10.63 in)
重量 23.1 kg (50.93 lbs)
固定 4 x M8

包装尺寸

高度 595 mm (23.43 in)
宽度 350 mm (13.78 in)
深度 375 mm (14.76 in)
重量 25 kg (55.12 lbs)
