Optidrive Eco

高能效风机和水泵控制
200–600V 单相和三相输入
0.75–250kW
1–350HP

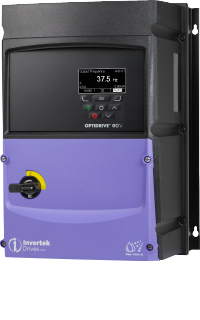

ODV-3-420460-3F1E-MN

Optidrive ECO 变频器数据手册

11 kW (15 HP), 46 A, 200‑240 V, 3相 内置EMC滤波器  TFT显示  IP66带开关户外变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 3
输入电流 41.4 A
输入保险丝或微断MCB(B型) 50 A

额定输出

电机输出额定 11 KW (15 ) HP
输出电压 0 - 电源电压
输出电流 46 A

电缆信息

最大电机电缆尺寸 16 mm² (0.02 sq in)
最大电动机电缆尺寸 16 mm² (0.02 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 无内置
外壳
显示 TFT
PCB 涂层 标准

尺寸

框架尺寸 4
高度 360 mm (14.17 in)
宽度 240 mm (9.45 in)
深度 271 mm (10.67 in)
重量 9.5 kg (20.94 lbs)
固定 4 x M4

包装尺寸

高度 325 mm (12.8 in)
宽度 295 mm (11.61 in)
深度 425 mm (16.73 in)
重量 11.5 kg (25.35 lbs)
