Optidrive Eco

高能效风机和水泵控制
200–600V 单相和三相输入
0.75–250kW
1–350HP

ODV-3-420460-3F12-MN

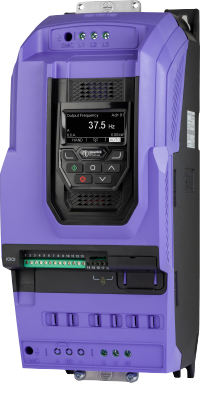

Optidrive ECO 变频器数据手册

11 kW (15 HP), 46 A, 200‑240 V, 3相 内置EMC滤波器  TFT显示  IP20变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 3
输入电流 41.4 A
输入保险丝或微断MCB(B型) 50 A

额定输出

电机输出额定 11 KW (15 ) HP
输出电压 0 - 电源电压
输出电流 46 A

电缆信息

最大电机电缆尺寸 16 mm² (0.02 sq in)
最大电动机电缆尺寸 16 mm² (0.02 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 无内置
外壳 IP20
显示 TFT
PCB 涂层 标准

尺寸

框架尺寸 4
高度 418 mm (16.46 in)
宽度 160 mm (6.3 in)
深度 240 mm (9.45 in)
重量 10.4 kg (22.93 lbs)
固定 -

包装尺寸

高度 340 mm (13.39 in)
宽度 280 mm (11.02 in)
深度 560 mm (22.05 in)
重量 12.4 kg (27.34 lbs)
