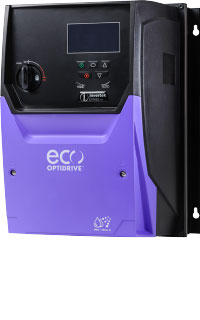

Optidrive Eco

高能效风机和水泵控制
200–600V 单相和三相输入
0.75–250kW
1–350HP

ODV-3-320240-3F1D-TN

Optidrive ECO 变频器数据手册

5.5 kW (7.5 HP), 24 A, 200‑240 V, 3相 内置EMC滤波器  OLED Text显示  IP66带开关室内变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 3
输入电流 21.6 A
输入保险丝或微断MCB(B型) 25 A

额定输出

电机输出额定 5.5 KW (7.5 ) HP
输出电压 0 - 电源电压
输出电流 24 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 无内置
外壳
显示 OLED Text
PCB 涂层 标准

尺寸

框架尺寸 3
高度 310 mm (12.2 in)
宽度 211 mm (8.31 in)
深度 273 mm (10.75 in)
重量 6.8 kg (14.99 lbs)
固定 4 x M4

包装尺寸

高度 308 mm (12.13 in)
宽度 272 mm (10.71 in)
深度 454 mm (17.87 in)
重量 8.2 kg (18.08 lbs)
