ODV-3-320240-3F1E-MN

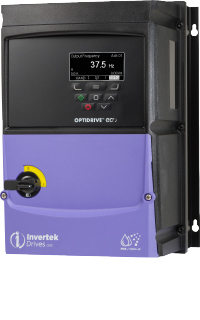

Optidrive ECO 变频器数据手册

5.5 kW (7.5 HP), 24 A, 200‑240 V, 3相内置EMC滤波器 TFT显示 IP66带开关户外变频器

Optidrive Elevator

额定输入

输入电压	200-240 V
输入相	3
输入电流	21.6 A
输入保险丝或微断MCB（B型）	25 A

额定输出

电机输出额定	5.5 KW (7.5 ) HP
输出电压	0 - 电源电压
输出电流	24 A

电缆信息

最大电机电缆尺寸	8 mm² (0.01 sq in)
最大电动机电缆尺寸	8 mm² (0.01 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动电阻	无内置
外壳
显示	TFT
PCB 涂层	标准

尺寸

框架尺寸	3
高度	310 mm (12.2 in)
宽度	211 mm (8.31 in)
深度	235 mm (9.25 in)
重量	6.6 kg (14.55 lbs)
固定	4 x M4

包装尺寸

高度	305 mm (12.01 in)
宽度	270 mm (10.63 in)
深度	440 mm (17.32 in)
重量	7.6 kg (16.76 lbs)
