ODV-3-220105-1F1X-TN

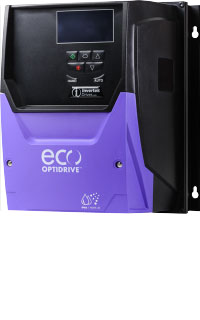

Optidrive ECO 变频器数据手册

2.2 kW (3 HP), 10.5 A, 200‑240 V, 1-3相内置EMC滤波器 OLED Text显示 IP66不带开关室内变频器

Optidrive Elevator

额定输入

输入电压	200-240 V
输入相	1
输入电流	19.3 A
输入保险丝或微断MCB（B型）	25 A

额定输出

电机输出额定	2.2 KW (3 ) HP
输出电压	0 - 电源电压
输出电流	10.5 A

电缆信息

最大电机电缆尺寸	8 mm² (0.01 sq in)
最大电动机电缆尺寸	8 mm² (0.01 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动电阻	无内置
外壳	IP66不带开关
显示	OLED Text
PCB 涂层	标准

尺寸

框架尺寸	2
高度	257 mm (10.12 in)
宽度	188 mm (7.4 in)
深度	260 mm (10.24 in)
重量	5.5 kg (12.13 lbs)
固定	4 x M4

包装尺寸

高度	400 mm (15.75 in)
宽度	315 mm (12.4 in)
深度	370 mm (14.57 in)
重量	6 kg (13.23 lbs)
