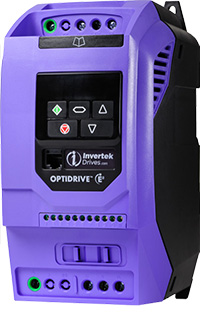

Optidrive E3 for Single Phase Motors

通用矢量变频器
110–480V 单相输入
0.37–37kW
0.5–50HP

ODE-3-220105-1F42-01

Optidrive E3 单相输出变频器数据手册

1.1 kW (1.5 HP), 10.5 A, 200‑240 V, 1-3相 IP20变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 1
输入电流 14 A
输入保险丝或微断MCB(B型) 20 A

额定输出

电机输出额定 1.1 KW (1.5 ) HP
输出电压 0 - 电源电压
输出电流 10.5 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动电阻 内置
外壳 IP20

尺寸

外壳型号 2
高度 221 mm (8.7 in)
宽度 110 mm (4.33 in)
深度 150 mm (5.91 in)
重量 1.7 kg (3.75 lbs)
固定 4 x M5

包装尺寸

高度 234 mm (9.21 in)
宽度 144 mm (5.67 in)
深度 260 mm (10.24 in)
重量 1.93 kg (4.25 lbs)
