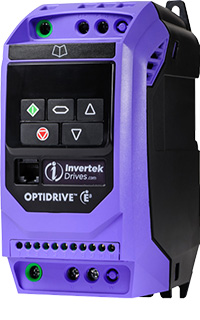

Optidrive E3 for Single Phase Motors

通用矢量变频器
110–480V 单相输入
0.37–37kW
0.5–50HP

ODE-3-120070-1012-01

Optidrive E3 单相输出变频器数据手册

0.75 kW (1 HP), 7 A, 200‑240 V, 1-3相 IP20变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 1
输入电流 9.3 A
输入保险丝或微断MCB(B型) 16 A

额定输出

电机输出额定 0.75 KW (1 ) HP
输出电压 0 - 电源电压
输出电流 7 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 无内置EMC滤波器
制动电阻 无内置
外壳 IP20

尺寸

外壳型号 1
高度 173 mm (6.81 in)
宽度 83 mm (3.27 in)
深度 123 mm (4.84 in)
重量 1 kg (2.2 lbs)
固定 4 x M5

包装尺寸

高度 165 mm (6.5 in)
宽度 125 mm (4.92 in)
深度 235 mm (9.25 in)
重量 1.2 kg (2.65 lbs)
