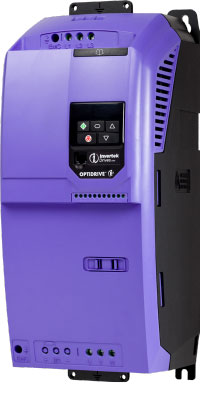

Optidrive E3

通用矢量变频器
110–480V 单相和三相输入
0.37–37kW
0.5–50HP

ODE-3-440460-3F42

Optidrive E3 变频器数据手册

22 kW (30 HP), 46 A, 380‑480 V, 3相 内置EMC滤波器  IP20变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 51.9 A
输入保险丝或微断MCB(B型) 63 A

额定输出

电机输出额定 22 KW (30 ) HP
输出电压 0 - 电源电压
输出电流 46 A

电缆信息

最大电机电缆尺寸 16 mm² (0.02 sq in)
最大电动机电缆尺寸 16 mm² (0.02 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动单元 内置
外壳 IP20

尺寸

框架尺寸 4
高度 420 mm (16.54 in)
宽度 171 mm (6.73 in)
深度 212 mm (8.35 in)
重量 9.1 kg (20.06 lbs)
固定 4 x M8

包装尺寸

高度 340 mm (13.39 in)
宽度 282 mm (11.1 in)
深度 560 mm (22.05 in)
重量 10.5 kg (23.15 lbs)
