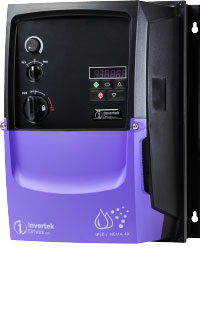

ODE-3-340180-3F4Y

Optidrive E3 变频器数据手册

7.5 kW (10 HP), 18 A, 380‑480 V, 3相内置EMC滤波器 IP66带开关室内变频器

Optidrive Elevator

额定输入

输入电压	380-480 V
输入相	3
输入电流	21.2 A
输入保险丝或微断MCB（B型）	32 A

额定输出

电机输出额定	7.5 KW (10 ) HP
输出电压	0 - 电源电压
输出电流	18 A

电缆信息

最大电机电缆尺寸	8 mm² (0.01 sq in)
最大电动机电缆尺寸	8 mm² (0.01 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动单元	内置
外壳	IP66带开关

尺寸

框架尺寸	3
高度	310 mm (12.2 in)
宽度	210.5 mm (8.29 in)
深度	252 mm (9.92 in)
重量	6.8 kg (14.99 lbs)
固定	4 x M4

包装尺寸

高度	308 mm (12.13 in)
宽度	272 mm (10.71 in)
深度	454 mm (17.87 in)
重量	8 kg (17.64 lbs)
