Optidrive E3

通用矢量变频器
110–480V 单相和三相输入
0.37–37kW
0.5–50HP

ODE-3-340180-304X

Optidrive E3 变频器数据手册

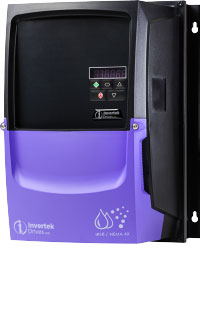

7.5 kW (10 HP), 18 A, 380‑480 V, 3相 IP66不带开关室内变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 21.2 A
输入保险丝或微断MCB(B型) 32 A

额定输出

电机输出额定 7.5 KW (10 ) HP
输出电压 0 - 电源电压
输出电流 18 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 无内置EMC滤波器
制动单元 内置
外壳 IP66不带开关

尺寸

框架尺寸 3
高度 310 mm (12.2 in)
宽度 210.5 mm (8.29 in)
深度 252 mm (9.92 in)
重量 6.6 kg (14.55 lbs)
固定 4 x M4

包装尺寸

高度 308 mm (12.13 in)
宽度 272 mm (10.71 in)
深度 454 mm (17.87 in)
重量 7.8 kg (17.2 lbs)
