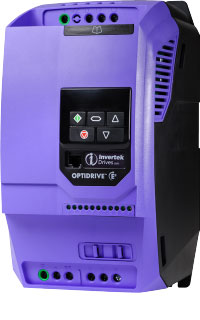

Optidrive E3

通用矢量变频器
110–480V 单相和三相输入
0.37–37kW
0.5–50HP

ODE-3-340140-3042

Optidrive E3 变频器数据手册

5.5 kW (7.5 HP), 14 A, 380‑480 V, 3相 IP20变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 17.2 A
输入保险丝或微断MCB(B型) 25 A

额定输出

电机输出额定 5.5 KW (7.5 ) HP
输出电压 0 - 电源电压
输出电流 14 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 无内置EMC滤波器
制动单元 内置
外壳 IP20

尺寸

框架尺寸 3
高度 261 mm (10.28 in)
宽度 131 mm (5.16 in)
深度 175 mm (6.89 in)
重量 3.2 kg (7.05 lbs)
固定 4 x M5

包装尺寸

高度 254 mm (10 in)
宽度 162 mm (6.38 in)
深度 315 mm (12.4 in)
重量 3.5 kg (7.72 lbs)
