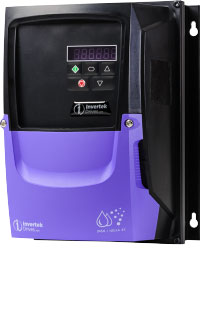

Optidrive E3

通用矢量变频器
110–480V 单相和三相输入
0.37–37kW
0.5–50HP

ODE-3-140022-301X

Optidrive E3 变频器数据手册

0.75 kW (1 HP), 2.2 A, 380‑480 V, 3相 IP66不带开关室内变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 3.5 A
输入保险丝或微断MCB(B型) 6 A

额定输出

电机输出额定 0.75 KW (1 ) HP
输出电压 0 - 电源电压
输出电流 2.2 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 无内置EMC滤波器
制动单元 无内置
外壳 IP66不带开关

尺寸

框架尺寸 1
高度 232 mm (9.13 in)
宽度 161 mm (6.34 in)
深度 179 mm (7.05 in)
重量 3.1 kg (6.83 lbs)
固定 4 x M4

包装尺寸

高度 208 mm (8.19 in)
宽度 208 mm (8.19 in)
深度 346 mm (13.62 in)
重量 3.43 kg (7.56 lbs)
