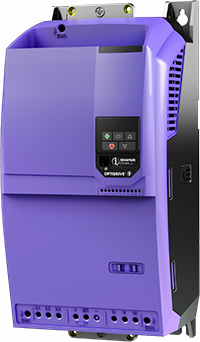

ODE-3-520720-3F42

Optidrive E3 变频器数据手册

18.5 kW (25 HP), 72 A, 200‑240 V, 3相内置EMC滤波器 IP20变频器

Optidrive Elevator

额定输入

输入电压	200-240 V
输入相	3
输入电流	67.6 A
输入保险丝或微断MCB（B型）	100 A

额定输出

电机输出额定	18.5 KW (25 ) HP
输出电压	0 - 电源电压
输出电流	72 A

电缆信息

最大电机电缆尺寸	35 mm² (0.05 sq in)
最大电动机电缆尺寸	35 mm² (0.05 sq in)
最大电机电缆长度	100 m (328 ft)

可选配置

EMC滤波器	内置EMC滤波器
制动单元	内置
外壳	IP20

尺寸

框架尺寸	5
高度	486 mm (19.13 in)
宽度	222 mm (8.74 in)
深度	226 mm (8.9 in)
重量	16.9 kg (37.26 lbs)
固定	4 x M8

包装尺寸

高度	356 mm (14.02 in)
宽度	336 mm (13.23 in)
深度	658 mm (25.91 in)
重量	19 kg (41.89 lbs)
