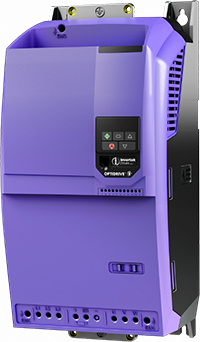

Optidrive E3

通用矢量变频器
110–480V 单相和三相输入
0.37–37kW
0.5–50HP

ODE-3-520610-3F42

Optidrive E3 变频器数据手册

15 kW (20 HP), 61 A, 200‑240 V, 3相 内置EMC滤波器  IP20变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 3
输入电流 56.3 A
输入保险丝或微断MCB(B型) 80 A

额定输出

电机输出额定 15 KW (20 ) HP
输出电压 0 - 电源电压
输出电流 61 A

电缆信息

最大电机电缆尺寸 35 mm² (0.05 sq in)
最大电动机电缆尺寸 35 mm² (0.05 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动单元 内置
外壳 IP20

尺寸

框架尺寸 5
高度 486 mm (19.13 in)
宽度 222 mm (8.74 in)
深度 226 mm (8.9 in)
重量 16.9 kg (37.26 lbs)
固定 4 x M8

包装尺寸

高度 356 mm (14.02 in)
宽度 336 mm (13.23 in)
深度 658 mm (25.91 in)
重量 19 kg (41.89 lbs)
