Optidrive E3

通用矢量变频器
110–480V 单相和三相输入
0.37–37kW
0.5–50HP

ODE-3-220105-304X

Optidrive E3 变频器数据手册

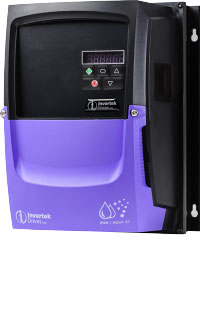

2.2 kW (3 HP), 10.5 A, 200‑240 V, 3相 IP66不带开关室内变频器

Optidrive Elevator

额定输入

输入电压 200-240 V
输入相 3
输入电流 12.1 A
输入保险丝或微断MCB（B型） 16 A

额定输出

电机输出额定 2.2 KW (3 ) HP
输出电压 0 - 电源电压
输出电流 10.5 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 无内置EMC滤波器
制动单元 内置
外壳 IP66不带开关

尺寸

框架尺寸 2
高度 257 mm (10.12 in)
宽度 188 mm (7.4 in)
深度 187 mm (7.36 in)
重量 4.1 kg (9.04 lbs)
固定 4 x M4

包装尺寸

高度 218 mm (8.58 in)
宽度 230 mm (9.06 in)
深度 370 mm (14.57 in)
重量 4.6 kg (10.14 lbs)
